1、概述

现城乡居民和商业配电网中主干线供电方式为三相四线，分支线供电方式为单相供电的模式。配电变压器均采用三相变压器，低压配电网中三相负荷与单相负荷共存，但居民家庭用电是以单相负荷为主，并且在规划设计阶段已将单相负荷均衡的分配到三相系统。近年来，随着社会经济建设及农村多种经济模式的飞速发展，农村用电结构及用电量也发生了较大变化，农村用电负荷大幅增加，小加工厂多，昼夜变化大，负荷特性复杂多变，农用配变数量越来越多，三相不平衡、功率因数低、电压质量不合格三方面问题已日益凸显，解决农村电网电能质量是农村电网规划和建设的主要任务之一。

三相不平衡严重

由于400V低压配电系统用户侧几乎都是单相负载，且用电具有不同时性，配变系统极易出现三相不平衡，不平衡度严重超标。

电压合格率低、零线线损大

400V低压配电系统供电半径长，由于三相不平衡，用电高低时段的影响，容易导致电压超过限值（-7%-10%）。由于变压器三相不平衡零线电流偏大，故零线线路功率损耗偏大。

功率因数低

配变广泛使用分组投切电容器，有补偿台阶，补偿效果差（极易出现过补或欠补）。

台区功率因数

目前台区功率因数普遍低于0.7。

变压器效率低

配变过负荷严重，导致出力不足，发热严重，噪声大，降低配变寿命，甚至烧毁配变。

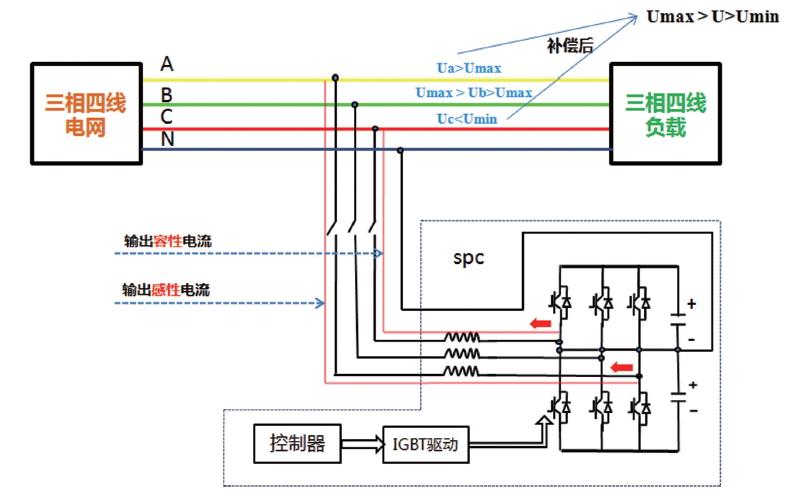

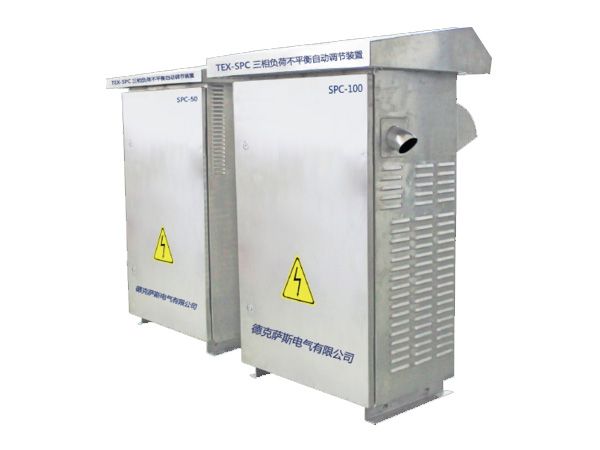

2、产品工作原理图

三相不平衡调节原理

TEX-SPC 开启后，通过外接电流互感器（CT）实时检测系统电流，并将系统电流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计算出达到平衡状态时各相所需转换的电流值，然后将信号发送给内部IGBT驱动其动作，将不平衡电流从电流大的相转移到电流小的相，最后达到三相平衡状态。

电压支撑原理

TEX－SPC对补偿点电压进行采样，将电压信息传递给内部DSP，以判断补偿点电压是否超过设定值，当电压超过调压上限（Umax）时，SPC输出感性电流，降低电压，当电压低于调压下限（Umin）时，SPC输出容性电流，提升电压。最终使各相电压稳定在正常范围内。

无功补偿原理

TEX-SPC开启后通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。
