产品概述

TEXAPF通过外部互感器CT实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。输出补偿电流是根据系统的谐波量动态变化的，因此不会出现过补偿的问题，另外，TEXAPF可以自动限制在100%额定容量输出，不会发生滤波器过载。

通过参数设置，使TEXAPF在滤除谐波的同时进行动态无功补偿,根据检测系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿，无功补偿的目标值可以通过操作面板设定。TEXAPF 的无功补偿电流是根据系统无功量需求动态变化的，不会出现过补偿，柔性的无功补偿不会产生涌流冲击。

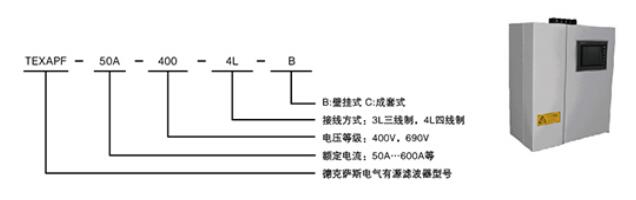

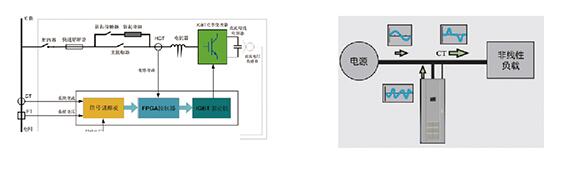

内部控制原理

隔离开关合闸后，TEXAPF首先通过预充电阻对直流母线的电容器充电，这个过程会持续几秒钟，是防止上电后对直流母线电容器的瞬间冲击。当母线电压Udc达到预定值后，预充电接触器闭合。直流电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。通过外部CT实时采集电流信号送至信号调理电路，然后再送给FPGA控制器，控制器将

基波成分分离，并提取出所有的谐波，控制器会将采集到的谐波成分和TEXAPF已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电流，出发IGBT变换器产生与负载谐波电流相位相反的谐波电流注入到电网中，实现滤除谐波的功能。

产品性能

■具备负载短路，过压，欠压，过流等保护功能

■采用高清晰，5.7英寸中文彩色触摸屏

■有消除三相不平衡的功能

■不会与系统发生谐振

■可进行待机功能管理

■可以只滤波，或同时滤波和补偿无功，并可设置功能的优先次序。

设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流的大小

■并联安装方式，安装简单，方便，易于扩展，可多台并联

■可实现不同容量并联

■实施故障记录和事件记录，并可查询历史记录

■TEXAPF-APF/3L有源电力滤波器适用于工业型负数

■TEXAPF-APF/4L有源电力滤波器活用于商业型负数

技术优势

先进的控制策略:采用闭环控制策略，并结合独创的自适应电流平均值控制算法，克服了传统的滞环电流控制由于开关频率变化所带来的输出频范围宽、滤波较困难、高频谐波会干扰电网等缺点，使APF达到了卓越的滤波性能。APF装置满载时系统源例的THD1<3%，2/3载时THDI<3%，半载时THDI<4%。

独特的LCL拓扑结构滤波:由于LCL拓扑结构滤波性能好，APF补偿时IGBT高频开关产生的高次谐波不会注入电网，补偿效果更好。适应于任何现场电网系统阻抗，不会发生谐振，保证装安全。

三电平结构:主电路采用3H全桥拓扑三电平结构，输出电流波形更平滑，同时使直流母线电压

和开关器件的开关频率仅有传统两电平有源滤波器的1/2，大大降低了开关器件的损耗。

单个FPGA控制系统集中控制:采用xilinx公司的spatttan3adsp  FPGA控制系统集中控制，FPGA时钟频率最高可到200MHz.内部有84个硬件DSP单元，DSP并行运行，运算速率远高于单个DSP控制方式，且通信延迟小，响应速度更快，便于采用更先进的控制算法，TEXAPF系列APF达到更加卓越的滤波补偿效果。

光纤通讯:所有数据均转换为数字信号，通过光纤传输，保密性好且能保证同一光缆中不同光纤间光信号的传输质量。同时光纤具有抗高温和耐腐蚀的性能，因而可以抵御恶劣的工作环境。

独特的并机结构: TEXAPF系列APF可以实现10合装置并联且只使用-个FPGA集中控制，克服

了多个控制器之间通信存在延迟以及可能受到干扰的缺点，增强了APF的补偿性能，提高了系统的可靠性。
