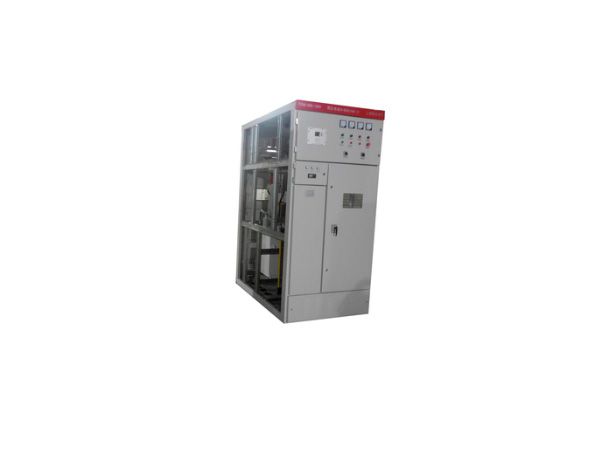

产品概述

高压并联电容器成套装置，主要用于6kV、10kV、35kV等工频电力系统进行无功补偿，提高功率因数，改善电压质量，降低线路损耗，充分发挥发电、供电设备的效率。

装置由高压并联电容器、串联电抗器、氧化锌避雷器、放电线圈、投切电容器专用真空接触器、隔离开关、电容器保护专用熔断器、无功电压综合控制器和相应的主回路及控制回路组成。控制部分起到测量、显示及对各回路的投切控制作用。

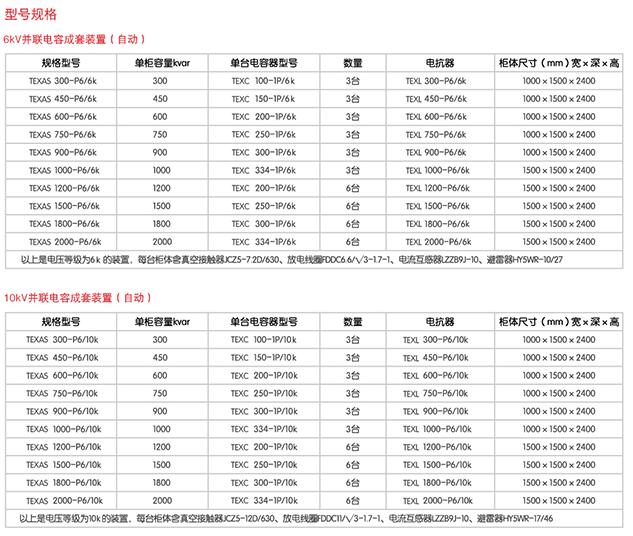

标准容量分配可根据: 300kvar 、600kvar. 900kvar. 1200kvar、1500kva共计5个标准配置投切单元，同时可根据用户的需求选用不同的投切组合来满足补能容量及补偿精度的要求。

成套装置组成

装置由进线柜、分组补偿柜等组成，电容器组主接线采用单星形或双星形。

■进线柜

由隔离开关、电磁锁、电流互感器等器件组成，此部分主要是与补偿装置的上级进线柜中的断

路器及系统中电流互感器及电压互感器联络的装置。

■补偿柜

由电容器、真空接触器、电抗器、放电线圈、氧化锌避雷器、电流互感器或接地开关等组成。

高压电容器柜有内部故障保护与外部故障保护

■内部故障保护是保护电容器设备可能发生的故障

1.熔丝保护，分为外熔丝保护和内熔丝保护，是电容器主保护不平衡电压保护

2.桥差电压保护

3.不平衡电流保护

4.桥差电流保护

■外部故障保护主要通过以下几种保护方式实现的

1.速断保护

2.过流保护

3.过压保护

4.低压保护

说明

■控制柜:含隔离开关（GN24- 12D/630A）、控制器(TEXW)等二次附件:

■以上电抗率均为6%。如果设计12%电抗率或其余规格.请联系公司设计部门:

■单台柜体补偿容量不宜超过2000kvar.超过2000kvar分两台组柜体设计:

■每套补偿成套装置分组补偿数不宜超过5组，补偿组数超过5组时，分为两套补偿装置设计:

■各种自动控制投切分组补偿装置容量均可用以上已知容量组合或其附近加权组合后加一台控制柜;

■小容量的补偿柜体可以与控制柜体合二为一。但整套补偿装置补偿组数在三组以下:

■各种自动控制投切分组补偿装置容量均可用以上已知容量组合或其附近加权组合后加一台控制柜:

■其余特殊规格请咨询公司设计部门。
