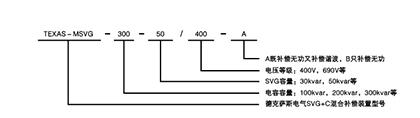

产品概述

传统无功补偿采用的是慢速开关器件对电容器分组投切的方式，存在极差，补偿精度差，响应速度慢。APF/SVG采用的是由高速开关器件产生补偿电流的方式，不存在补偿精度的问题，而且响应速度快。

如果处于低成本的考虑，也可以采取大部分或一半的无功由电容分组投切完成，剩余部分由APF/SVG完成，既能保证补偿的平滑，又能保证低成本，即MSVG ( APF/SVG+C )的方式, MSVG动态滤波补偿装置是基于最先进的柔性输配电技术开发的创新一代产品，将有源与无源滤

波补偿技术有机结合，突破传统应用，在有效降低成本的同时，实现最佳的滤波补偿效果。

产品特性

■控制方式灵活

将有源与无滤波补偿技术优势互补，由一个控制来灵活设置无功补偿的动态范围及滤除谐波

的容量；自动跟踪负荷变化,分相无级输出容性或感性无功电流可以滤除2-50次谐波，有源单

元用于谐波滤除和无功补偿的容量根据设定优先级自动调整。

■响应速度快、 补偿精度高

利用有源单元可以产生双向(感性及容性)无功电流的特性，实现远远超出晶闸管投切速度的极速动态无功补偿;并且可实现分相无级调节，在容量允许条件下，轻松将功率因数提升至1。

■高性价比

无源单元不仅具有提升功率因数的功能，还可以用于滤除低次诸波；有源单元不仅具有动态滤除谐波的功能，还具有快速分相无功补偿的功能;在保证滤波效果的同时，有效降低有源单元的容量，实现较高的性能价格比。

■更可靠

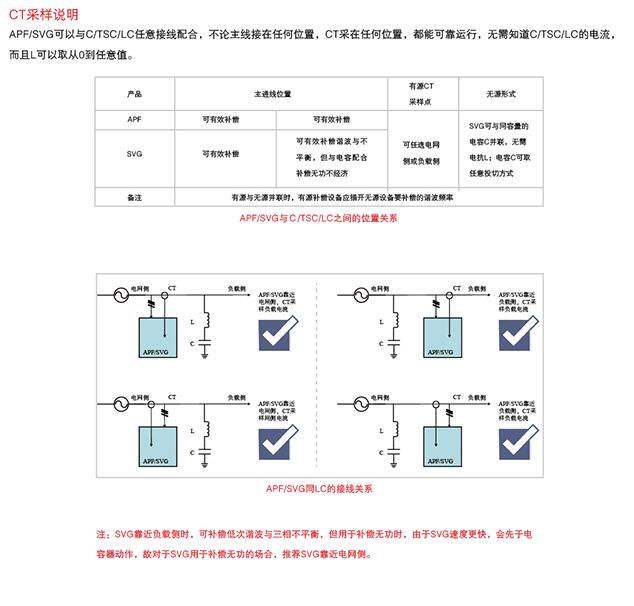

可以与任意形式的C/TSC/LC并联:在实际应用中，用户使用的传统电能质量治理形式多种多

样,有不串电抗器的纯电容C、有串0.4%~ 14%电抗器的TSC、有无源滤波LC,我公司APF/SVG

采用抑制谐振峰、屏蔽指定次谐波输出等方式，保证了与任意无源器件并联，都能可靠运行。 尤其是与统电容C并联而能可靠运行，APF/SVG抑制谐振技术达到国际先进水平。

■更经济

APF/SVG可以与我公司开发的同尺寸C模块并联，同等尺寸，达到单柜功本密度最大:实现成本

更低，更经济。补偿效果与响应速度都完全等同于用SVG补偿无功的效果。

APF/SVG也可以作为一个部件，同其他TSC/LC集成在一个配电柜内共同使用，提高功率密度。

APF/SVG与电容补偿并柜方式

我公司目前的APF/SVG可以与任意厂家任意形式的电容补偿在一个柜内共同运行，达到改善补偿效果、降低成本、节省占地面积的效果。用户只需要送入一个检测信号，接出一个主接线给综合补偿柜，从用户的角度看，是一个设备。

■用APF补偿谐波，LC补偿无功，CT采样任意地方

APF补偿谐波，LC补偿无功，L可取任意值。他们的主接线汇在一起，共同接到电网中

CT可以取负载侧或者电网侧，两者可以共用一个CT信号，串联在一起。

两个设备各自用各自的控制器独立运行。分别显示补偿谐波、补偿无功的效果。

若LC按照无源滤波设计，虑除3、5、7等次少数谱波，则应屏蔽掉APF的相应的滤波次数。

同样的电网电流，APF提取电流的谐波进行处理，LC提取电流的基波进行处理，两者采样处理

的电流互相不干扰。

■用LC补偿主要无功， SVG补偿其余无功，CT采样电网侧

电网侧接线同样是依次传到两个设备中，两个设备都将输出接到主母排上。都补偿无功, LC补偿大部分无功，但是速度慢，SVG补偿剩余无功。SVG检测到电网当前剩余多少电流，就补偿多少电流。

电网的当前电流与SVG的输出电流相加，实际就是SVG补偿前的电网电流，作为LC的检测电流输入，LC根据该电流计算应该投入多少，这个结果不随着SVG的投入变化而变化。

注意:

A:两个CT做相加相减，都要求CT变比相同。

B.如果现场CT选择很大，在轻载情况下(有功小于6KW))时，补偿效果只能保证在0.9-0.95.

■用LC补偿主要无功 SVG补偿其余无功，CT采样负载侧

负数例采样信号同样是依次传到两个设备中，两个设备都将输出接到主母排上。都补偿无功

LC根据检测信号补偿无功。这个结果不随着LC、SVG的补偿变化而变化。

负载电流传到SVG.同时LC的输出电流检测也传到SVG，两者相减得到差值，这个差值就是

SVG要补偿的剩余无功。

推荐采用CT采样电网侧电流，因为这样LC的控制器所计算的补偿效果是真实的补偿效果。如果CT采样负载侧电流。则虽然能协调工作，但是LC计算的补偿效果不包含SVG。

注:CT采样任何位置，SVGB可以通过内部接线。实现与LC的协调控制。实现LC补偿大部分无功，SVG补偿剩余无功，控制器只需受LC自身的控制器即可吗，不需要一个额外的控制器对他们统一控制。这样就实现了SVG与任意厂家任意形式的LC集成在一个柜内工作的效果。

以上三形式分别表示了SVG. APF. SVG+C SNG+APF等多种组合。

注：上图示例了三种情况下的电能质量治理的方式

1.干变1号，由APF补偿谐波，电容柜补偿无功。SVG柜补偿剩余无功与不平衡。

2、干变2号，由APF补偿谐波，SVGC柜内是大容量电容器C号小容SVG组成，SVG仅用于平滑电容器投切时产生的极差。

3干变3号，无功补偿与滤波柜由APF功率模块与SVG功率模块组成。APF用于补偿滤波，SVG用于补偿无功与不平衡。它的效果等同于SVG单独成柜加APF单独成柜。不过可以节省占地面积。
