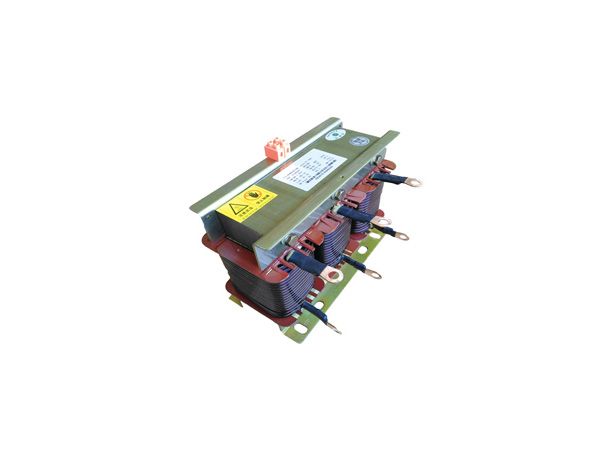

产品概述

德克萨斯电气高性能的电抗器可以承受由基波电流和谐波电流叠加产生的冲击，在常规环境条件下不会超过绝缘体的温度范围，而且感抗精确度要高，具有足够高的线性度可以承受电容器的切換，不会由于很大的电网谐波畸变而引起饱和。

典型的工业应用如水泥厂和钢厂、电炉补偿、石化和橡胶工业、汽车厂和公共交通系统;其他的应用包括高楼和医院、闪变补偿、有源滤波器、风力发电机、电动机启动设备和动态补偿系统。德克萨斯电气铁心电抗器正逐步被专家顾问们所接受，特别是在以前使用空心电抗器的用户，这是因为用来安装电抗器的空间是有限的，并且线性度不是主要的考虑因素。电抗器可被安装在金属外壳或配电壳里，足够的空隙以保证所需的BIL水平,确保足够的通风以破少电抗器损耗。

设计标准

■国际标准: IEC60289;

■电感误差:额定电感LN的±3%;

■基波电流: 1.061CN 或1.10lCN(分别代表1.06或1.10过电压时的情况下);

■谐波电压畸变:基于额定电压UN,UH3=0.5%和UH5=UH7=5.0%;

■电流Ih: 1.05lrms(与运行恶书环境和电容器老化相关):

■铁心线性电液儿Lin: 1.20 ∑/1…7且≤1.8IN(与各次请波负荷相关):

■环境温度:低于40C在低压电抗器的中间线圈放入温度监控装置。

在电抗器的铁心放置了温度监控器，此传感器有微型开关(常开或常闭) .电热调节器或PTC传感器，如果需要每个线圈都可以安装温度监控装置。此外我们可以提供非常规的低压电抗器,例如中间铁心带插槽，用于以后安装温度传感器，我们提供的传感器焊有螺丝接线端，很容易安装。

注：如果不属于常规产品。请注明电抗器的温度等级:当需要监控所有线圈时，常开开关必须并联连接。常闭开关必须串联连接。
